IUS050

Ut

Pou de registre prefabricat de formigó en massa.

1.004,28€

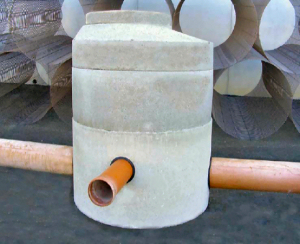

Pou de registre d'elements prefabricats de formigó en massa, "BORTUBO", de 1,2 m de diàmetre interior i 3 m d'altura útil interior, sobre solera de 25 cm d'espessor de formigó armat HA-30/B/20/IIb+Qb lleugerament armada amb malla electrosoldada, amb tancament de tapa circular i marc de ferro colat classe B-125 segons UNE-EN 124, instal·lat en voreres, zones per als vianants o aparcaments comunitaris.

Descompost

Ud

Descomposició

Rend.

Preu unitari

Preu partida

mt10haf010pnc

m³

Formigó HA-30/B/20/IIb+Qb, fabricat en central, amb ciment SR.

0,283

94,42

26,72

mt07ame010n

m²

Malla electrosoldada ME 20x20 Ø 8-8 B 500 T 6x2,20 UNE-EN 10080.

3,768

3,25

12,25

mt10hmf010kn

m³

Formigó HM-30/B/20/I+Qb, fabricat en central, amb ciment SR.

0,249

90,16

22,45

mt46phb010oo

Ut

Base prefabricada de formigó en massa per a formació de pou de registre, de 120 cm de diàmetre nominal (interior), 70 cm d'altura útil i 16 cm de gruix, classe N (Normal), càrrega de ruptura 90 kN/m², "BORTUBO", de 1767 kg, amb junt de cautxú EPDM, de lliscament i compressió, per a unió amb altres mòduls, per a connexió amb col·lector de fins a 300 mm de diàmetre, resistència a compressió major de 30 N/mm², segons UNE-EN 1917.

1,000

154,48

154,48

mt46phb100f

Ut

Execució de forat de 460 mm de diàmetre, "BORTUBO", per a connexió de col·lector de formigó de 300 mm de diàmetre nominal (interior) a base prefabricada de formigó per a formació de pou de registre.

2,000

28,66

57,32

mt46phb110f

Ut

Junt de cautxú EPDM, de lliscament i compressió, tipus arpó, "BORTUBO", per a connexió de col·lector de 300 mm de diàmetre nominal (interior) a base prefabricada de formigó per a formació de pou de registre, segons UNE-EN 681-1.

2,000

16,15

32,30

mt46phb020ii

Ut

Anell prefabricat de formigó en massa per a formació de pou de registre, de 120 cm de diàmetre nominal (interior), 100 cm d'altura útil i 16 cm de gruix, classe N (Normal), càrrega de ruptura 90 kN/m², "BORTUBO", de 1600 kg, amb junt de cautxú EPDM, de lliscament i compressió, per a unió amb altres mòduls, resistència a compressió major de 30 N/mm², segons UNE-EN 1917.

1,000

142,73

142,73

mt46phb030rr

Ut

Con asimètric prefabricat de formigó en massa per a formació de pou de registre, de 120 a 60 cm de diàmetre nominal (interior), 120 cm d'altura útil i 16 cm de gruix, classe N (Normal), càrrega de ruptura 90 kN/m², "BORTUBO", de 1960 kg, amb junt de cautxú EPDM, de lliscament i compressió, per a unió amb altres mòduls, segons UNE-EN 1917.

1,000

181,25

181,25

mt46phb040f

Ut

Mòdul d'ajust prefabricat de formigó, de 60 cm de diàmetre nominal (interior), 10 cm d'altura útil i 10 cm de gruix, "BORTUBO", de 68,7 kg, amb junt de cautxú EPDM, de lliscament i compressió, per a unió amb altres mòduls, segons UNE-EN 1917.

1,000

25,32

25,32

mt46phm050

Ut

Pate de polipropilè conformat en U, per pou, de 330x160 mm, secció transversal de D=25 mm, segons UNE-EN 1917.

9,000

4,66

41,94

mt46tpr010a

Ut

Tapa circular i marc de foneria dúctil de 660 mm de diàmetre exterior i 40 mm d'altura, pas lliure de 550 mm, per pou, classe B-125 segons UNE-EN 124. Tapa revestida amb pintura bituminosa i marc sense tancament ni junt.

1,000

47,09

47,09

mq04cag010a

h

Camió amb grua de fins a 6 t.

0,646

50,01

32,31

mo041

h

Oficial 1ª construcció d'obra civil.

5,343

23,30

124,49

mo087

h

Ajudant construcció d'obra civil.

2,672

20,68

55,26

%

Mitjans auxiliars

2,000

955,91

19,12

%

Costos indirectes

3,000

975,03

29,25

Cost de manteniment decennal: 50,21€ en els primers 10 anys.

Total:

1.004,28

UNITAT D'OBRA IUS050: POU DE REGISTRE PREFABRICAT DE FORMIGÓ EN MASSA.

CARACTERÍSTIQUES TÈCNIQUES

Formació de pou de registre d'elements prefabricats de formigó en massa, "BORTUBO", de 1,2 m de diàmetre interior i 3 m d'altura útil interior, format per: solera de 25 cm d'espessor de formigó armat HA-30/B/20/IIb+Qb lleugerament armada amb malla electrosoldada ME 20x20 Ø 8-8 B 500 T 6x2,20 UNE-EN 10080, base prefabricada de formigó en massa de 70 cm d'altura, amb dues perforacions i junts de cautxú EPDM per a connexió amb col·lectors de 300 mm de diàmetre nominal, anell prefabricat de formigó en massa de 100 cm d'altura, con asimètric prefabricat de formigó en massa de 120 cm d'altura i finalment com acabament superior un mòdul d'ajust prefabricat de formigó en massa de 10 cm d'altura, amb tancament de tapa circular i marc de ferro colat classe B-125 segons UNE-EN 124, instal·lat en voreres, zones per als vianants o aparcaments comunitaris. Inclús preparació del fons de l'excavació, formació de canal en el fons del pou amb formigó en massa HM-30/B/20/I+Qb, empalmament de la trobada dels col·lectors amb el pou i segellat de junts amb morter, rebut de patí, anellat superior, rebut de marc, ajustament entre tapa i marc i enrasament de la tapa amb el paviment. Totalment muntat, connexionat i provat mitjançant les corresponents proves de servei (incloses en aquest preu), sense incloure l'excavació ni el replé del extradós.

NORMATIVA D'APLICACIÓ

Elaboració, transport i posada en obra del formigó: Instrucción de Hormigón Estructural (EHE-08).

Execució: CTE. DB HS Salubridad.

CRITERI D'AMIDAMENT EN PROJECTE

Nombre d'unitats previstes, segons documentació gràfica de Projecte.

CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

PROCÉS D'EXECUCIÓ

PROVES DE SERVEI.

Prova d'estanquitat parcial.

CONSERVACIÓ I MANTENIMENT.

Es protegirà enfront de cops, especialment durant el farciment i compactació d'àrids i enfront del tràfic pesat.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà el nombre d'unitats realment executades segons especificacions de Projecte.

Codi LER

Residus generats

Pes (kg)

Volum (l)

17 01 01

Formigó (formigons, morters i prefabricats).

3,639

2,426

17 04 05

Ferro i acer.

0,582

0,277

Residus generats:

4,221

2,703

15 01 01

Envasos de paper i cartró.

0,072

0,096

Total residus:

4,293

2,799
